Plan der Pultfelder wurde selbst Entworfen

Jetzt benötigen wir einen Rahmen

Alles muss steckbar und transportfähig gebaut werden

Die Verdrahtung der Pultfelder wird genormt

Pultfelder werden gereinigt und für Ihren vorgesehen Platz im Pult mit der Koordinatennumer versehen

Zu Hause am Küchentisch werden die Felder neu beschriftet

Die genormte Fahrstromverkabelung

Jeder Bahnhof der STB-Strecke kann durch diese Schaltung auf Fern- oder Ortsbedienung geschalten werden

Ein Durchgangs-Prüfkasten für Kabel

Elektrik und Mechanik im einklang

Im Inneren befinden sich 4 Mini-Computer zur Steuerung und Überwachung der Anlage. Eingebaut in einem Koffer aus dem Baumarkt

Kabelauslass mit Staubschutz

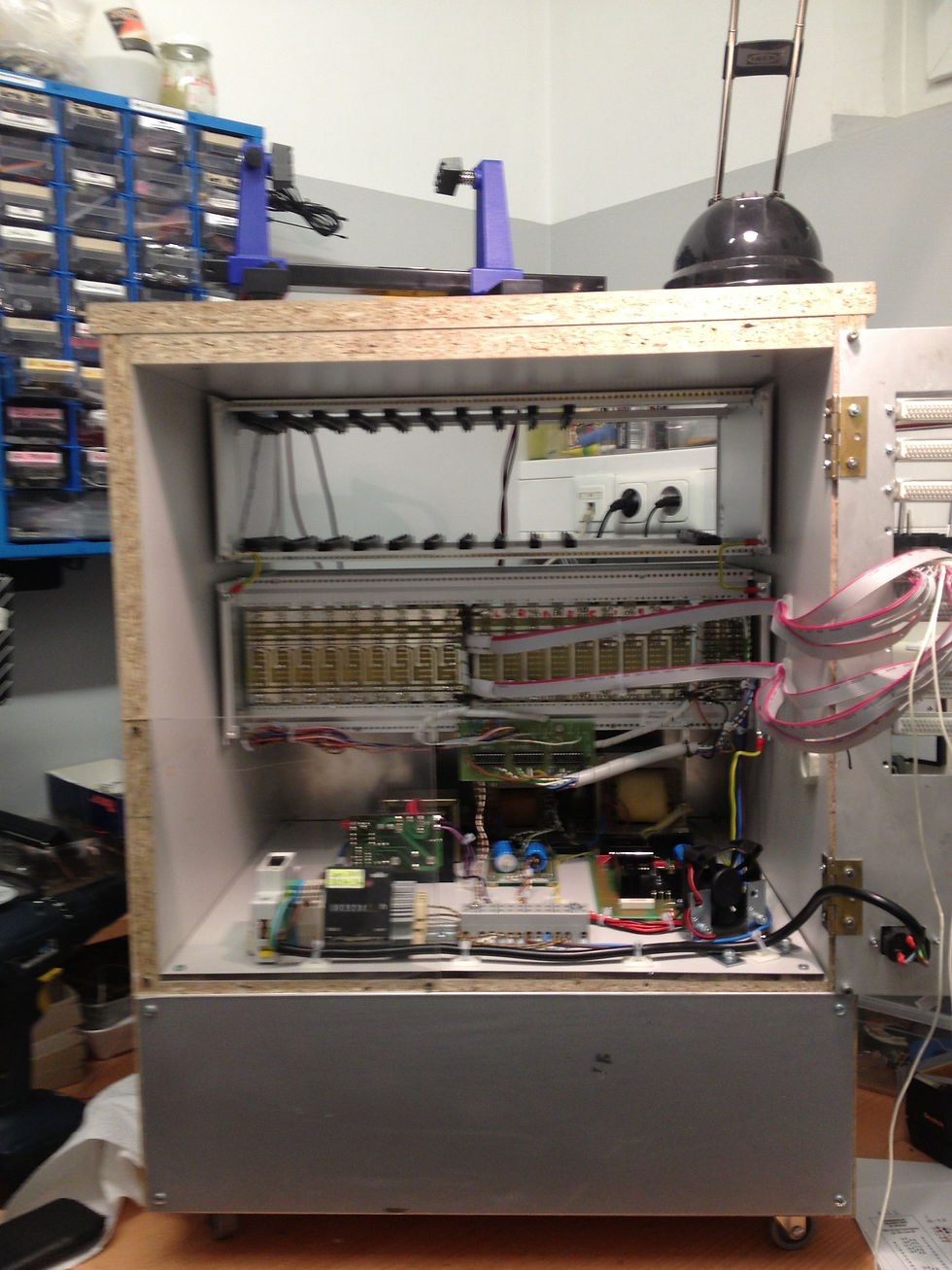

Ein Blick in das Innere der MZRE

Platinen im 19Zoll Rack für Weichen, Signale, Stellpult, Gleisbesetzmeldung.

Für die Ortsbedienung der Weichen wurden eigene Aufnahmen für die Tasterbefestigung hergestellt

Verkabelung der Weichenantriebe und der Fahrstromabschnitte

Verkabelung im Unterbau

Karl-Heinz beim Einbau der Isolierabschnitte für die präzise Gleisbesetzmeldung die mit der Ausleuchtung im Stellpult stimmen muss.

Das Pult Fertig und bereits in Betrieb

Wir halten uns sehr streng dannach:-)
